一、剥漆装置：

3.1 通过剥漆电机带动剥漆刀（如下图示）高速旋转自动刮漆，主轴电机控制剥漆线长度；

3.2 自动刮漆部分采用人造金刚石刀片，具有寿命长，刮漆一致性高，低噪音等特点；

3.3设备配备高压吸尘装置，保证刮漆后的粉尘能被完全清理。

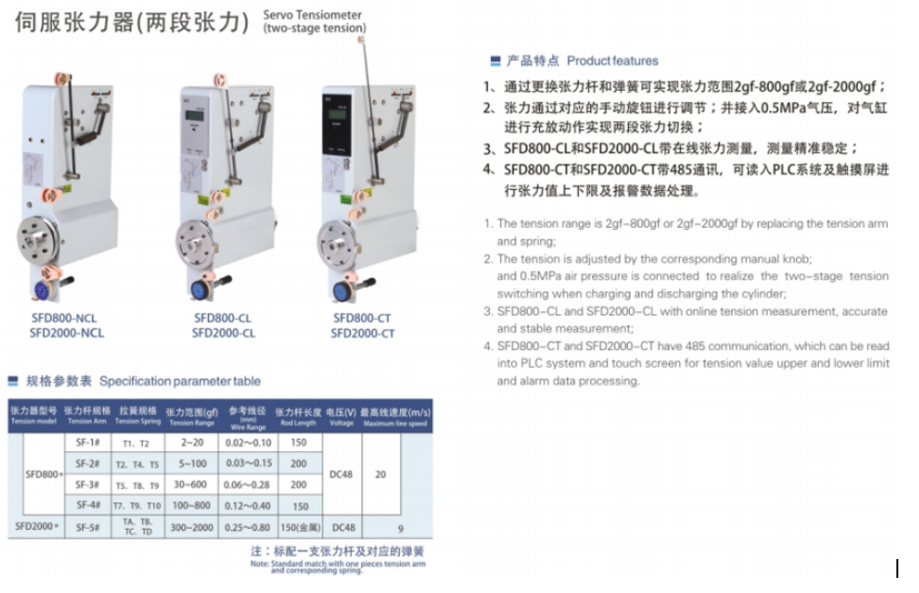

二、伺服张力器

伺服张力器特点：

5.1  跟随绕线机的速度主动送线；

5.2  采用高精度编码器的直流伺服电机，跟随精度高、张力稳定、加速快、噪音低；

5.3  高转速、大扭矩，张力范围大，选型简单；

5.4  自主研发伺服张力器，使用成本低、耐用；

5.5  所有过线导轮采用高精度轴承，过线顺畅、接触面光滑。

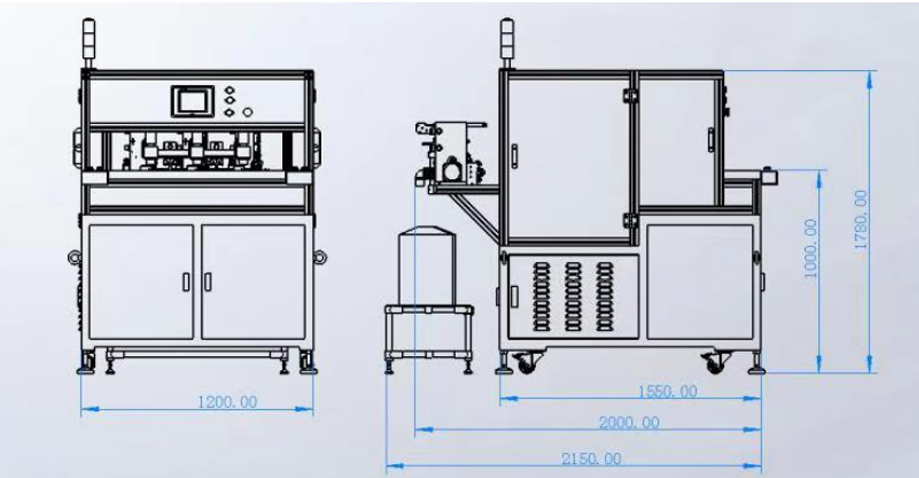

三、设备外形尺寸：

四、产品特征：

1.采用卧式绕线方式，稳定性高，粗线表现佳；

2.设备可实现快速换型，夹具快速更换;

3.工装设计有防呆装置，可防止铁芯方向放错；

4.绕线方式为三轴同步绕线，铁芯旋转；适合较大尺寸定子和粗线的绕线需要；

5.配主轴锁定装置，防止因铜线拉力过大而引起绕线轴晃动；

6.主轴采用特大粗线用精密型主轴，保证主轴的刚性和精度；

7.垂直方向的尾顶装置能够更加有效的顶紧定子，防止铁芯变形；

8.自动交换上下料装置，人工摆放物料与绕线同步进行，不占用设备生产节拍；

9.自动夹、剪线装置，整个绕线过程不产生废线；

10.自动去漆皮装置（伺服电机驱动3只剥漆刀同步剥除绝缘漆皮） ；

11.整体式安全护罩，开门配安全门开关，双手启动按钮，操作位配装安全光栅；

12.编程方式：液晶触摸屏编程，提供人机交互视教系统，实现所见即所得的编程效果；

13.配大吸力工业吸尘器，确保剥漆废屑的收集效果；

五、主要技术指标：

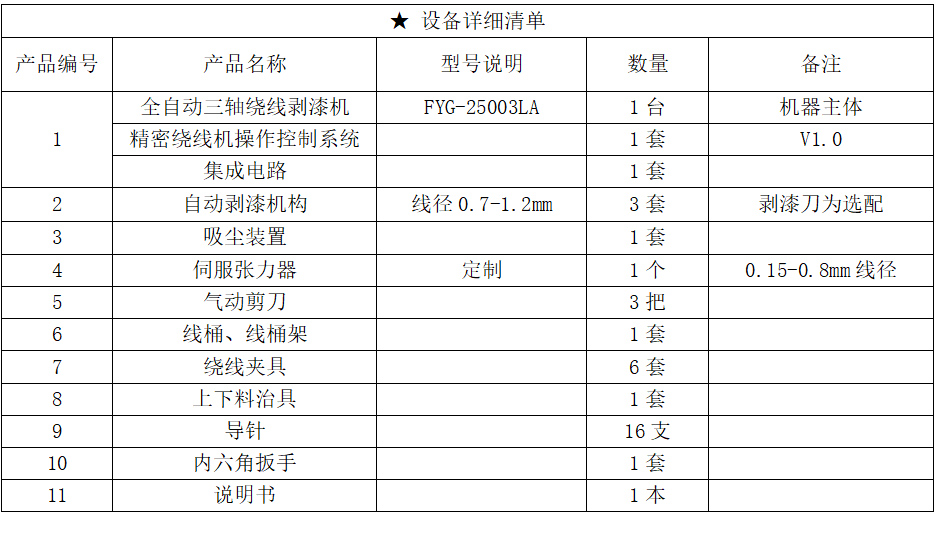

9.1设备清单

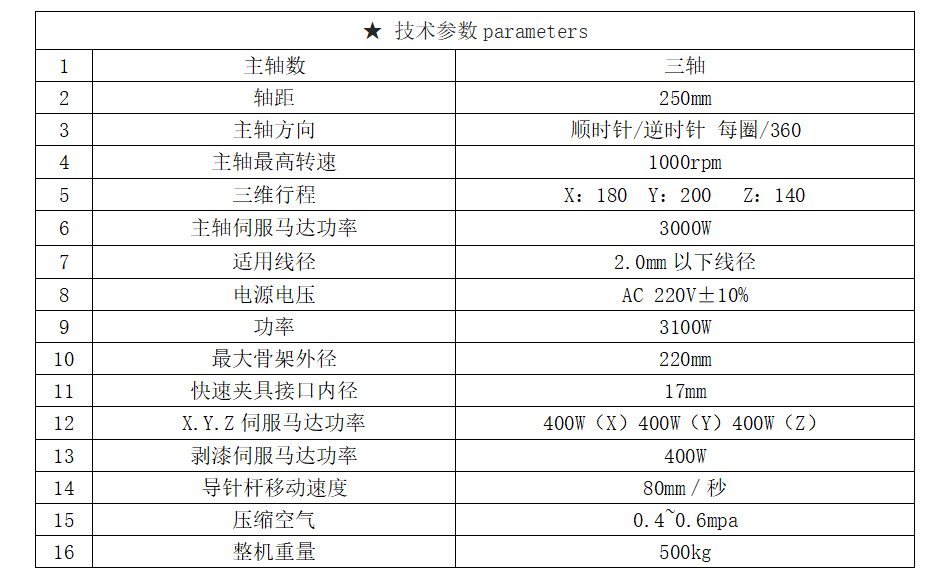

9.2主机（绕线机）详细参数( Main devices and parameters)

9.3主要配置品牌：

十、质量保证及售后服务：

1.本设备出厂配备机器相关说明书、配件、工具一套；

2.本设备保修一年，耗材除外，耗材包括皮带、轴承、导针、导线轮、扳手、按键开关、感应器；

3.质量保证期后，我方必须仍为需方提供技术服务和设备配件，配件供应按市场价80%收取费用。

十一、 安装、调试：

1.乙方负责设备的安装、调试，达到规定的技术指标和功能要求，并正常工作。

2.乙方人员在甲方处安装调试及操作、编程及维修培训的全部费用自理。

十二、对客户现场环境及零件的要求：

  12.1对环境要求

①环境温度：5—45度；

②相对湿度20—80%RH；

③电源电压：三相220V  50Hz 电压波动范围10%；

④压缩空气：0.4—0.6mpa清洁气源（油水分离）；

⑤现场无腐蚀性气体，液体，爆炸性气体；

12.2对零件的要求

产品尺寸按买方提供的产品图样为准，要求产品一致性良好；产品公差在0.03mm以内。
